您的位置: 首页>>产品中心>>液压油缸
  • 油缸

油缸

在线咨询 全国热线
024-25936006
产品简介

PRODUCT PARAMETERS沈阳铭通 · 产品参数

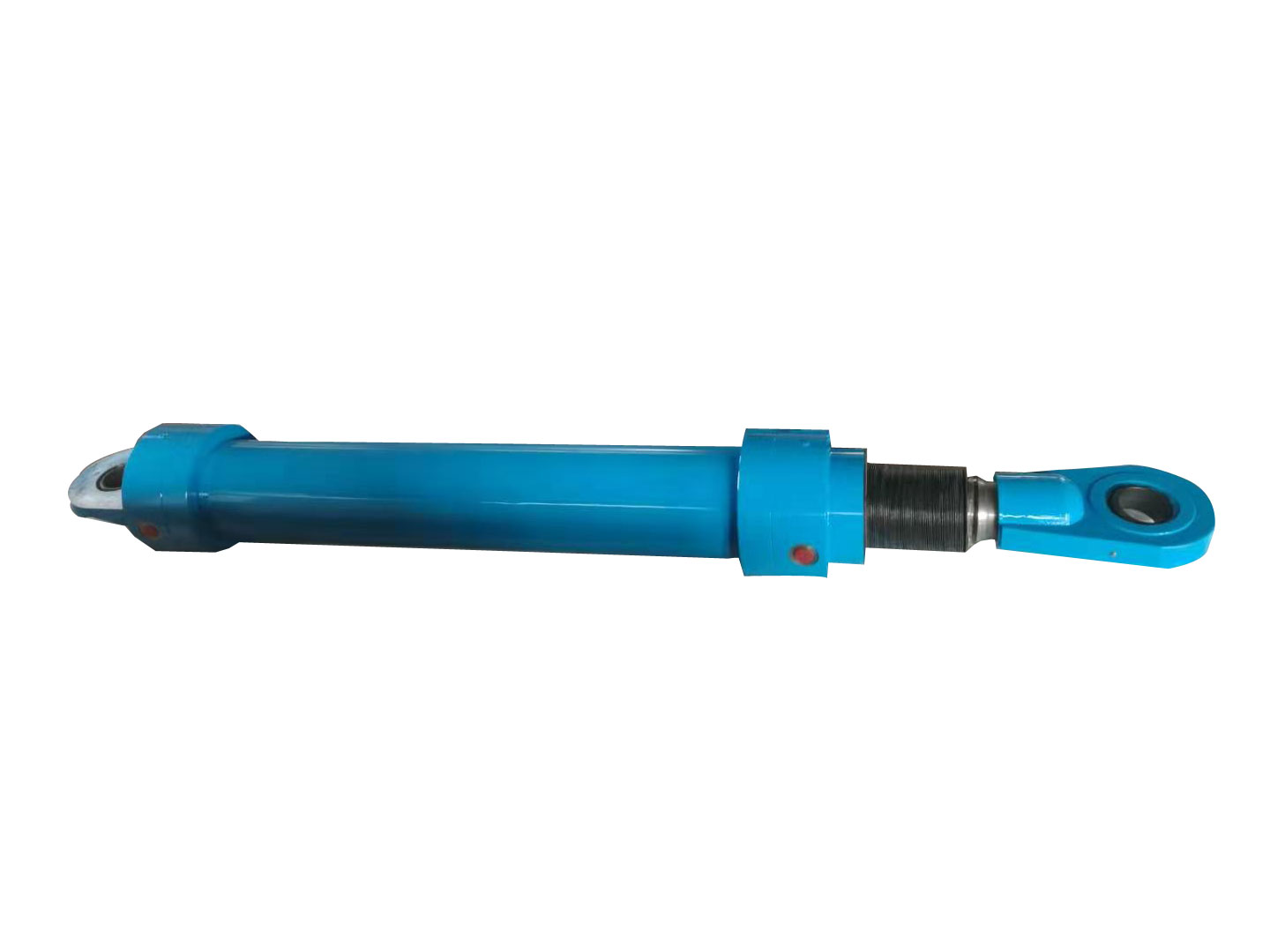

HSG型工程用液压缸为双作用单活塞杆式液压缸。具有安装连接方式多样以及可带缓冲装置等特点。适用于工程机械、起重运输机械、船舶机械、冶金矿山机械以及其它液压系统






  型号说明



HSG    L 01-100/50 E-1 1 2 1-1000×1377① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪



  ①双作用单活塞杆式液压缸
  ②缸筒与前端盖连接形式
   L-外螺纹
   K-内卡环
   F-法兰
  ③设计序号:01
  ④缸径/杆径(mm)
  ⑤压力级代号:E=16MPa
  ⑥安装方式:见表1

 表2 活塞杆端部连接方式

表1 安装方式

  ⑦活塞杆端连接方式:见表2
  ⑧缓冲装置部位:见表3
  ⑨进、出油口连接方式
   1-内螺纹
   2-法兰
  ⑩行程(mm)
  ⑪安装距

表3 缓冲装置部位

冶金设备标准液压缸

  Y-HG1型冶金设备标准液压缸,为双作用单活塞杆液压缸,缸径从40~320mm共有17种规格,额定压力为16MPa,可带缓冲装置。该系列液压缸有13种安装连接型式,除轴向脚架式外,安装连接尺寸均符合ISO6021/1-1981的规定。活塞杆端螺纹亦符合GB2350-80的规定。适用于工作温度为-40℃~+120℃,工作介质为液压油,乳化液的冶金设备(不适用于磷酸脂)。






  型号说明



Y-HG1-A 80/45×300 L F5-H L1 O T2① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪



  ①冶金标准液压缸-Y
  ②双作用活塞杆 种类型-HG1
  ③压力级别
   E-16MPa  F-21MPa
   G-25MPa  H-32MPa
  ④缸径/杆径(mm)

  ⑤行程(mm)
  ⑥进、出油口连接
   L-螺纹连接(用于D≤220)
   F-法兰连接(用于D≥250)
  ⑦安装方式:(见表1)
  ⑧附加位置
   H-带缓冲
   B-带平衡阀
  ⑨杆端结构
   L1-外螺纹
   L2-内螺纹
  ⑩工作介质
   O-液压油
   W-高水基(乳化液)
  ⑪工作温度
   T1--40℃~+80℃
   T2--40℃~+120℃

表1 安装方式代号

液压缸的使用

  液压缸装在主机上初始运行时,应设法排除液压缸内空气,以免产生活塞爬行和异常噪声等现象。
  为了保证液压缸的正常使用寿命,工作介质的污染度应不超过国际标准ISO4066所规定的油液污染度等级20/17。以免由于油液的杂质而引起划伤缸筒内壁,密封失效,使液压缸的内、外泄漏增大。
  若要拆卸液压缸,在拆卸前,应将活塞杆退回到未端位置。然后切断液压源拧松进出油口接头,使油液压力降为零。
  若要更换密封件,安装时要注意避免划伤密封件唇口。建议使用推荐的安装专用工具。
