您的位置: 首页>>沈阳产品中心>>沈阳液压系统(站)
  • 沈阳液压站

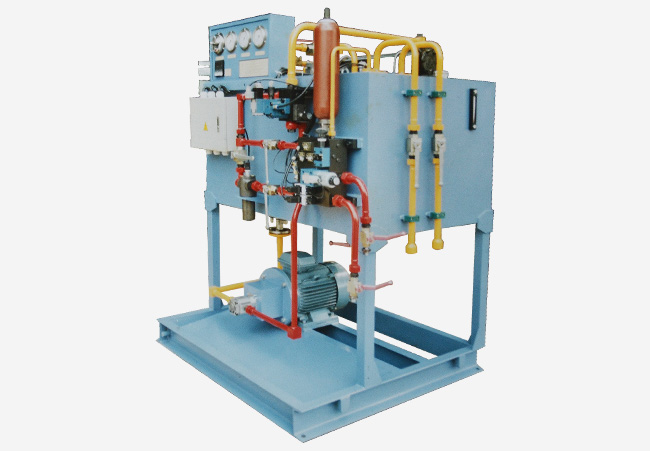

沈阳液压站

液压系统,是独立的液压装置,它按驱动装置(主机)要求供油,并控制油流的方向、压力和流量,它适用于主机与液压装置可分离的各种液压机械上。用户购买后只要将液压系统与主机上的执行机构相连,液压机械即可实现各种规定的动作、工作循环。

在线咨询 全国热线
024-25936006
产品简介

PRODUCT PARAMETERS沈阳铭通 · 产品参数


一、沈阳液压系统概述:

  沈阳液压系统,是独立的液压装置,它按驱动装置(主机)要求供油,并控制油流的方向、压力和流量,它适用于主机与液压装置可分离的各种液压机械上。用户购买后只要将液压系统与主机上的执行机构相连,液压机械即可实现各种规定的动作、工作循环。
  液压系统是由泵装置、集成块或阀组合、油箱、电气盒、冷却器、加热器、油缸或马达组成。各部件功用如下:

  泵装置——上装有电机和油泵,它是沈阳液压站的动力源,将机械能转化为液压油的动力能。
  集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。
  阀组合——是板式阀装在立板上,板后管连接,与集成块功能相同。

  油箱——是钢板焊的半封闭容器,上装有滤油器、空气滤清器等,它用来储油、油的冷却、加热及过滤。

  冷却器——是为油液提供降低温度的功能。

  加热器——是为油液提供提高温度的功能。

  电器盒——分两种形式。一种设置外接引线的端子板;—种是配置了全套控制电器。
  沈阳液压站的工作原理如下:
  电机带动油泵旋转,泵从油泵中吸油后打油,将机械能转化为液压油的压力能,液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缺或油马达中,从而控制了液动机方向的变换、力量的大小及速度的快慢,推动各种液压机械实现功能。


  泵装置——上装有电机和油泵,它是液压站的动力源,将机械能转化为液压油的动力能。
  集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。
  阀组合——是板式阀装在立板上,板后管连接,与集成块功能相同。
二、液压站结构形式及主要技术参数
  液压站的结构形式,主要以泵装置的结构形式、安装位置及冷却方式来区分,按泵装置的机构形式安装位置可分三种:
  1.上置立式:泵装置立式安装在油箱盖板上,主要用于定量泵系统。
  2.上置卧式:泵装置卧式安装在油箱盖板上,主要用于变量泵系统,以便于流量调节。
  3.旁置式:泵装置卧式安装在油箱旁单独的基础上,旁置式可装备备用泵,主要用于油箱容量大于250升,电机功率7.5千瓦以上的系统。
  按站的冷却方式可分为两种:
  1.自然冷却:靠油箱本身与空气热交换冷却,一般用于油箱容量小于250升的系统。
  2.强迫冷却:采取冷却器进行强制冷却,一般用于油箱容量大于250升的系统。
  液压站以油箱的有效贮油量及电机功率为主要技术参数。

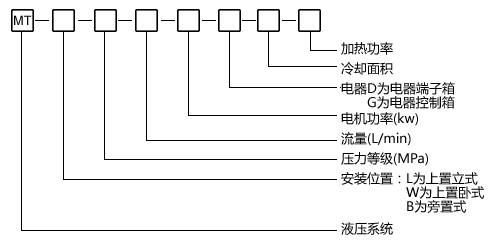

三、产品选型

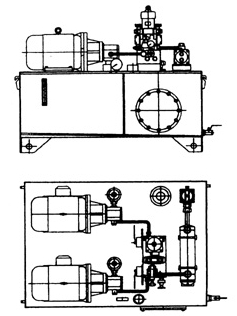

YZL型(上置立式)液压站



  本系列液压站根据用户要求及工况条件,确定液压站油箱容积,布置方式和是否设置特殊的辅助元件,如冷却器、加热器、蓄能器等。

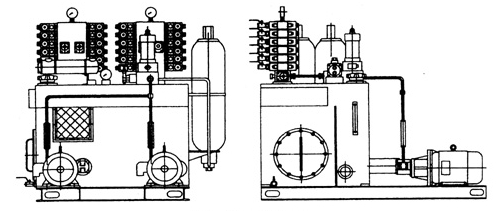

YZW型(上置卧式)液压站

YZB型(旁置式)液压站

订货须知:

  1.用户在订货时,须注明产品种类、型式、力(或力矩)、速度、行程和使用位置环境条件等基本参数,缺一不可。如有特殊需求亦请说明。
  2.电气控制部分由客户提示配置形式(端子箱、控制箱)。
  3.安装、使用、维修等事项,请参见产品《使用说明书》。
