线圈恒压装置主要用于大型连续式和饼式变压器线圈在高温干燥真空环境、在恒定压紧力的作用下线圈的压紧工序作业，其是干式变压器线圈生产制造过程的专用设备。

一般在常温环境下，线圈的压紧可在压力机上方便地完成，而为了对线圈充分干燥脱水需要在高温真空罐内进行压紧作业，这时压力机因受体积限制无法在真空罐内使用，就必须设计出一套适合于真空罐内使用的压紧装置。

恒压装置的工作原理和技术要求

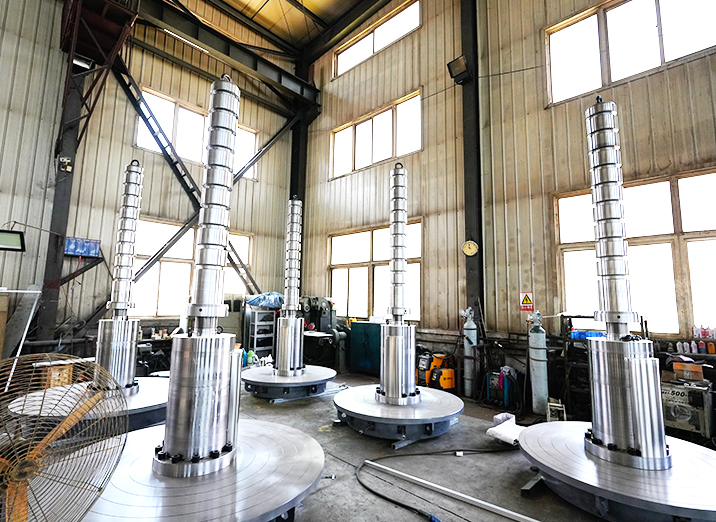

恒压装置由一套液压泵站和多个压紧油缸组成，液压泵站安装在高温真空罐外侧，高压油缸在高温真空罐内工作。

恒压装置工作原理

线圈先通过绕线机绕制在模架上，上下压盘通过拉杆将线圈固定；泵站的高压油通人油缸后，缸筒与活塞相对运动，通过拉杆将力传递给上下压盘，从而对线圈实施压紧作用。整个线圈组件由底座支撑，放在真空罐内。

压紧油缸需在温度达130℃的真空罐内连续工作50h以上，油缸内的压力要保持恒定，整个压紧过程油缸的实际行程30-50mm，泵站需设有恒定压力的功能，能够实现压力的迅速补偿，完成对变压器线圈干燥全过程的恒压加载。系统可实现精确的压力控制低压至5bar,高压至28MPa.
